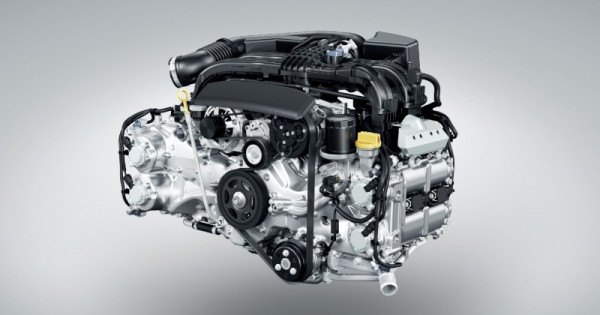

Оппозиты. С поршнями нараспашку. Академия Субару. Лекция 2
2-ое занятие нашей Академии посвящено, пожалуй, самому увлекательному, что есть у японского бренда — его движкам
Укаждой марки есть собственный ангел-хранитель и по совместительству страж традиций. Есть и собственный индивидуальный демон-искуситель, провоцирующий создателей новых моделей на опыты.
Навряд ли кто-то станет опровергать тот факт, что в самом слове «оппозит» укрыта музыка мотора, работающего не потому что другие. Тут и характерный чуток стрекочущий выброс, и звук, который знатоки просто отличат от всех иных. Нередко мотор именуют зарубежным словом «боксер», хотя параллели с видом спорта здесь навряд ли уместны. Естественно, есть движки, где поршни и вправду практически колотят друг дружку, но, чтоб представить для себя традиционный оппозит, лучше вынудить боксёров плотно прижаться спинами и молотить в окружающее место.
В центре рисунка отлично видны тонкие и лёгкие балансиры коленвала.
Большие блестящие цилиндры по бокам — гидроприводы фазовращателей
впускных распредвалов. Ниже то же самое, но на выпуске
Что вправду здорово в таких моторах, так это то, что коленвал у них размещен точно по центру, а не снизу, как у остальных. А значит, вся масса снующего туда-сюда железа в виде поршней и шатунов распределена поровну справа и слева, да к тому же движется синхронно. Стало быть, в оппозитном моторе эти движения компенсируют друг дружку и, не вдаваясь в тонкости ускорений первого и второго порядка, практически взаимоуничтожаются. А это означает, что тяжёлых балансиров, уравновешивающих валов и прочего зря вращающегося железа в них нет. От этого меньше внутренние утраты и лучше приёмистость. Неслучайно моторы таковой сборки до сего времени употребляются в «Формуле‑1», да и немцы с их нескончаемой тягой к техническому совершенству, невзирая ни на что, сохранили в перечне марок одну оппозитную и самую спортивную.
Неплохи такие движки ещё и тем, что в отличие от рядных и V‑образных имеют малую высоту. Очевидно, они компенсируют своё размерное преимущество вширь, занимая всё место меж фронтальными колёсами. Это ведёт к некоторым сложностям в компоновке и обслуживании, но в мире спорта важнее отдача и низкий центр масс, а уж в этом равных «боксерам» нет.
Компактность движков Субару предполагает малую высоту
при приметной ширине.
спроектировать многие детали ажурными, но ноу-хау в этом нет —
так делают полностью все производители
Субару — бренд, чья спортивность вначале заложена в недра каждого автомобиля. Это факт. Ну а раз так, то от чего бы не использовать таковой шанс по полной? И вот из относительно умеренных и технически обычных оппозиты Субару равномерно стали шестицилиндровыми, перевоплотился в турбомонстров, обросли двойными распредвалами и сложными системами остывания. Всё это потребовало нового уровня проектирования и обслуживания — при богатстве сложного оборудования, толстым ковром покрывающего мотор сверху, редчайшее ТО обходится без снятия агрегата. Большая ширина движков накладывает ограничения на размеры головок и даже на ход поршня. Как в такой ситуации увеличивать рабочий объём? В случае с наиболее распространённым мотором FB, объём которого вырос с 1.6 и 2.0 до 2.5 л, конструкторы изобрели головки цилиндров хитрецкой формы — малогабаритные, с камерой сгорания уменьшенного размера и клапанами маленькой длины, с загнутыми впускными каналами и специальными перегородками — крылышками, разгоняющими поток на впуске.
Идеологически обыкновенные, движки Субару по сути насыщены обилием инженерных хитростей. К тому же их конструкция не стоит на месте — она повсевременно движется прямо за меняющимися экологическими правилами, приспосабливается к новым мощностям и требованиям экономичности. Повышенное внимание — понижению вредных выбросов. К примеру, чтоб горючее не налипало на деталях впуска и сгорало полнее, форсунки перенесли в головки цилиндров. Недлинные выхлопные патрубки резвее разогревают катализатор, в результате полная чистка отработавших газов становится наибольшей практически сходу после пуска мотора. Ну и конечно, и впуск, и выпуск настроены на получение известного фирменного оппозитного звука.
Но есть и поистине фантастические решения, нигде больше не встречающиеся. Так как у оппозита нет поддона картера в привычном осознании, а разъём половинок блока проходит прямо по оси коленвала, его сборка связана с технологическими аспектами.
Спортсмены, занятые доводкой моторов, отлично знакомы с феноменом дышащего блока цилиндров. Сколь ни велика была бы его жёсткость, форма стен цилиндров изменяется при затягивании болтов головки. Другими словами — при сборке вся четкая геометрия, приобретенная на точнейших расточных станках, плывёт, превращая рабочую поверхность ещё не работавшего мотора в бочку либо овал. Выход есть — на время расточки привинчивать к блоку особый шаблон. Эта разработка из мира автоспорта стала для Субару ежедневной. Есть и другие смешные мелочи, оказывающие воздействие на свойства агрегатов.
В общем, об инженерной стороне моторов Субару можно говорить нескончаемо — вспоминать бесшумные и максимально малогабаритные роликовые цепи, фазовращатели и на впуске, и на выпуске, хитрецкую систему с завихрителями потока, автоматом увеличивающими свою эффективность по мере открытия впускных клапанов. Можно впечатляться ажурным литьём половинок блока, в которых особые углубления снимают температурные пики, снижая порог детонации. Можно, в конце концов, удивляться тому, как плоские эти моторы, и как низковато удаётся расположить их в машине. Ценно другое — в мире всеобщей унификации, обезличивания технологий, дизайна и даже самого подхода к автомобилю, экономически удачно существует марка, выдвигающая на 1-ый план инженерное совершенство. И не просто существует, а буквально фонтанирует новыми мыслями и их воплощениями в реальном железе. Умопомрачительно, что за всё это время дух первооткрывателей у инженеров Субару не только лишь не исчерпался, а превратился в идеологию. Да и как по другому, ведь мы живём в век технологий, которому нужно соответствовать, а ещё лучше — идти малость впереди!
ТекстЕвгений Хапов
